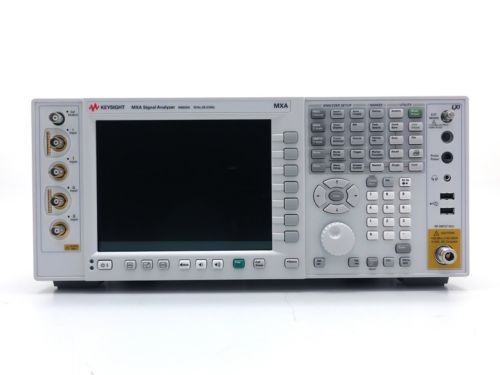

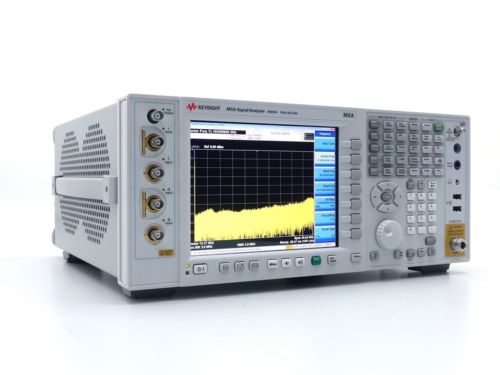

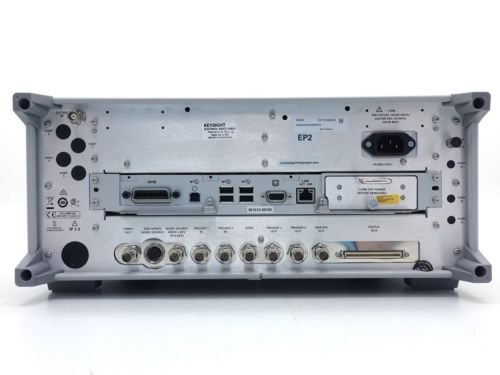

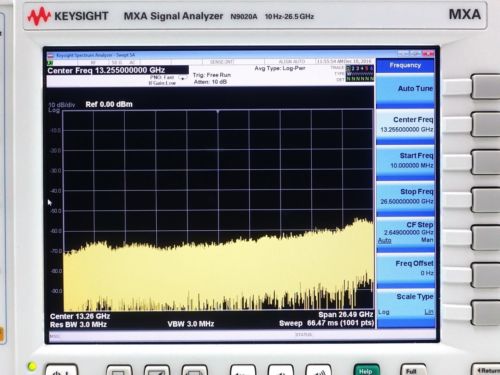

N9020A MXA信號分析儀（頻譜分析儀）

提示：點擊圖片可以放大

N9020A MXA信號分析儀（頻譜分析儀）

主要特性和功能

??出色的分析速度、性能和廣泛的應用軟件使您能夠滿足不斷變化的測試要求，加速無線器件的開發
快速的本地測量、顯示更新和游標峰值搜索，以及快速掃描，可以顯著縮短測試時間
X 系列的應用軟件提供快速一鍵式測量，可以簡化測試 LTE、WLAN、MSR 等
全頻段實時頻譜分析能夠捕獲偶發或瞬態信號
89600 VSA 軟件可實現更深層次的故障診斷

Frequency range
N9020A-503	頻率范圍，10 Hz 至 3.6 GHz 10 Hz 至 3.6 GHz ??3.6 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9020A-508	頻率范圍，10 Hz 至 8.4 GHz 10 Hz 至 8.4 GHz ??3.6 或 8.4 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9020A-513	頻率范圍，10 Hz 至 13.6 GHz 10 Hz 至 13.6 GHz ??3.6、8.4 或 13.6 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9020A-526	頻率范圍，10 Hz 至 26.5 GHz 10 Hz 至 26.5 GHz ??3.6、8.4、13.6 或 26.5 GHz 內置前置放大器（可選） ??可作為售后升級選件

Bandwidth
N9020A-B25	分析帶寬，25 MHz 捕獲存儲器：256 MB 或 2 GB（取決于配置） ADC 分辨率：14 或 16 位（取決于配置）可作為售后升級選件
N9020A-B40	分析帶寬，40 MHz 捕獲存儲器：2 GB ADC 分辨率：12 位可作為售后升級選件
N9020A-B85	分析帶寬，85 MHz 捕獲存儲器：2 GB ADC 分辨率：12 位可作為售后升級選件
N9020A-B1X	分析帶寬，160 MHz 捕獲存儲器：2 GB ??ADC 分辨率：14 位 ??支持實時頻譜分析儀 ??可作為售后升級選件
N9020A-B1A	分析帶寬，125 MHz 捕獲存儲器：2 GB ADC 分辨率：14 位支持實時頻譜分析儀可作為售后升級選件

Performance options
N9020A-PFR	精確的頻率參考提高頻率參考的性能和穩定度溫度穩定度：±1.5 x 10-8 年老化率：±1 x 10-7 剩余調頻：0.25 Hz x N p-p，20 ms 內可作為售后升級選件
N9020A-EA3	電子衰減器，3.6 GHz 步長：1 dB 范圍：0 至 24 dB 包括機械衰減的完整范圍：94 dB 可作為售后升級選件
N9020A-MPB	微波預選器旁路出色的寬帶幅度平坦度和相位線性度改善較高頻段內的測量可重復性增加的中頻輸出帶寬可作為售后升級選件
N9020A-EDP	增強的顯示套件頻譜圖 ― 時間、幅度和頻率游標，以及 Δ 游標 ??跡線縮放 ― 兩條跡線都是有效的，下方的跡線是上方跡線的一部分 ??區域掃描 ― 每次更新一條跡線，與帶寬、掃描點和掃描時間無關 ??可作為售后升級選件
N9020A-DP2	數字處理器，2 GB 捕獲存儲器配有 2 GB 捕獲存儲器的數字處理器改善的 IQ 采集速度 25 MHz 分析帶寬支持快速掃描功能只在購買時提供
N9020A-NFE	本底噪聲擴展許可證密鑰激活，以改善分析儀本底噪聲只需按一下鍵，即可啟用或禁用用于頻譜分析的功能特性從事頻譜測量可作為售后升級選件
N9020A-FP2	快速功率，帶寬高達 40 MHz 單次采集帶寬：40 MHz ??啟用硬件加速快速功率測量 ??為功率測量而優化 ??可作為售后升級選件
N9020A-TDS	時域時域重疊達 ~90%，實現出色的幅度精度和快速瞬態捕獲符合 CISPR 標準的幅度精度和加權檢波器性能監測頻譜和幅度概率分布 ― 顯示器可作為售后升級選件

Preamplifier
N9020A-P03	前置放大器，3.6 GHz +20 dB增益 -166 dBm DANL（在 1 GHz 處且接通前置放大器）前置放大器能夠增強探測低電平信號的能力可作為售后升級選件
N9020A-P08	前置放大器，8.4 GHz +35 dB增益 -166 dBm DANL，接通前置放大器前置放大器能夠增強探測低電平信號的能力可作為售后升級選件
N9020A-P13	前置放大器，13.6 GHz +35 dB增益 -166 dBm DANL，接通前置放大器前置放大器能夠增強探測低電平信號的能力可作為售后升級選件
N9020A-P26	前置放大器，26.5 GHz +35 dB 增益 -166 dBm DANL，接通前置放大器前置放大器能夠增強探測低電平信號的能力可作為售后升級選件

Source connectivity
N9020A-ESC	外部信號源控制控制是德科技信號發生器用于高達 6 GHz 的激勵響應測試 ??提供硬件/軟件觸發選擇 ??掃描模式：標準、諧波、偏置、反向和功率 ??可作為售后升級選件

Security - PC features
N9020A-SSD	額外的可拆卸固態硬盤串行 ATA（SATA）數據接口的可拆卸固態硬盤堅固的可拆卸托架，少可插入 1500 次操作系統、軟件和校準文件鏡像可作為售后升級選件
N9020A-SF1	安全特性，不包括啟動程序許可證密鑰激活，提供額外的安全功能特性 ??需要 A.12.06 版本或更高版本的軟件 ??可作為售后升級選件
N9020A-SF2	安全特性，禁止保存結果許可證密鑰激活，提供額外的安全功能特性 ??需要 A.14.00 版本或更高版本的軟件 ??可作為售后升級選件

N9020A-PRC	便攜配置、緩沖器和把手橡膠保護角和末端保護部件 ??安裝在側面的旋轉手提把手 ??可作為售后升級選件

Calibration Options
N9020A-A6J	ANSI Z540-1-1994 校準從工廠裝運并經過 ANSI Z540 校準 ??提供測量結果、不確定度數據和技術指標 ??確定合格/不合格狀態時不包含不確定度數據 ??只在購買時提供
N9020A-UK6	包含測試數據的商業校準證書由是德科技工廠實施的商業校準校準證書印刷本關于從 Infoline 下載測試數據報告的指導只在購買時提供
N9020A-AMG	校準 + 不確定度 + 保護頻段（認證）從工廠裝運并經過 ISO 17025 校準提供測量結果、不確定度、技術指標和保護頻段數據確定合格/不合格狀態時不包含不確定度數據只在購買時提供

Baseband Inputs
N9020A-BBA	模擬 I/Q 基帶輸入（BBIQ）輸入阻抗：可選的 50 Ω 和 1 MΩ 基帶帶寬：10 MHz 標配和可選的 25 MHz 或 40 MHz 基帶捕獲存儲器：500 MSa（2 GB）標配 ADC 分辨率：16 位可作為售后升級選件

EMC Functionality
N9020A-EMC	基本預兼容性 EMI 完全符合 CISPR 16-1-1（2010）標準的檢波器 ??高達 18 GHz 的 CISPR 頻段預置 ??使用 3 臺檢波器在游標處測量 ??用于信號識別的調諧和偵聽 ??可作為售后升級選件

N9020A-YAS	Y 軸輸出通過模擬輸出端口輸出屏幕視頻僅在頻譜分析儀模式下工作連接器類型：BNC（陰頭），50 Ω 阻抗標稱值可作為售后升級選件

N9020A-CRP	連接器，可編程后面板中頻輸出中頻輸出的頻率可以在 10 MHz 至 75 MHz 之間以 500 kHz 步進進行調整中頻輸出帶寬為 100 MHz 標稱值，中心頻率為 70 MHz 連接器類型：SMA（陰頭），50 Ω 阻抗標稱值可作為售后升級選件

N9020A-CR3	連接器，寬帶中頻輸出為信號分析儀添加寬帶中頻輸出寬帶輸出的頻率取決于所選擇的中頻路徑中頻輸出帶寬取決于頻段和預選器旁路的使用連接器類型：SMA 陰頭，50 Ω 阻抗標稱值可作為售后升級選件

External mixing
N9020A-EXM	外混頻分析高達 110 GHz 的信號用于補償變頻損耗的幅度校正信號識別、混頻器偏置（-5 mA 至 +5 mA）支持 89600 VSA 軟件可作為售后升級選件

Operating system
N9020A-W7X	Operating system, Windows Embedded Standard 7

Real time signal analysis
N9020A-RT2	Real-time analysis up to maximum available BW, optimum detection, license
N9020A-RT1	Real-time analysis up to maximum available BW, basic detection license


Accessories
N9020A-1CP	上架鑲條和前把手套件適合在標準 482.6 毫米（19 英寸）機架中安裝占用 4 個單元（177.8 mm）的機架空間為分析儀添加上架鑲條和把手可作為售后升級選件
N9020A-1CM	上架鑲條套件適合在標準 482.6 毫米（19 英寸）機架中安裝占用 4 個單元（177.8 mm）機架空間為分析儀添加上架鑲條可作為售后升級選件
N9020A-1CN	前把手套件為分析儀添加前把手 ??可作為售后升級選件
N9020A-1CR	機架滑軌套件為分析儀添加機架滑軌套件適合標準的是德科技機架包括滑軌組件和安裝硬件可作為售后升級選件
N9020A-HTC	硬運輸箱滾筒把手和輪子重量：凈重 20 kg（45 磅），裝入分析儀后總重 36 kg（80 磅）體積：高 42.6 cm（16.8 英寸），寬 68.5 cm（27 英寸），長 73.6 cm（29 英寸）可作為售后升級選件
N9020A-DVR	USB DVD-ROM/CD-R/RW 驅動器連接到前面板或后面板上的 USB 端口從 Microsoft® Windows 用戶界面訪問 DVD 或 CD 介質可作為售后升級選件
N9020A-KYB	Keyboard, USB
N9020A-MLP	50 至 75 Ω 小損耗衰減器（N 型至 BNC）連接器：50 Ω N 型（陽頭）至 75 Ω BNC（陰頭）連接器插入損耗：5.7 dB 輸入/輸出回波損耗：20 dB 大輸入功率：1 W 平坦度：+/- 2 dB 可作為售后升級選件
N9020A-KB2	US 65 Key USB Keyboard
N9020A-BAG	Accessory Pouch


Additional documentation
N9020A-AB1	Getting Started Guide MXA Korean Localization
N9020A-ABD	Getting Started Guide MXA German Localization
N9020A-ABF	Getting Started Guide MXA French Localization
N9020A-ABJ	Getting Started Guide MXA Japanese Localization
N9020A-AKT	Getting Started Guide MXA Russian Localization
N9020A-AB2	Getting started guide X series Chinese localization

Real Time Recorder
N9020A-RTR	實時頻譜記錄器和分析儀應用軟件實例

頻率選件	3.6、8.4、13.6、26.5 GHz，使用混頻器可達 1.1 THz
大分析帶寬	160 MHz
帶寬選件	25 MHz 標配，40、85、125、160 MHz
大實時帶寬	160 MHz
實時帶寬選件	85, 125, 160 MHz
1 GHz 時的 DANL	-166 dBm
1 GHz 時，10 kHz 頻偏處的相位噪聲	-114 dBc/Hz
1 GHz 時，30 kHz 頻偏處的相位噪聲	-114 dBc/Hz
1 GHz 時，1 MHz 頻偏處的相位噪聲	-136 dBc/Hz
總體幅度精度	±0.23 dB
三階截獲（TOI），1 GHz 時	+20 dBm
1 GHz 時的大三階動態范圍	116 dB
應用——通用	89600 VSA 軟件模擬解調 EMI 預先一致性靈活的數字調制分析噪聲系數相位噪聲脈沖實時頻譜分析遠程語言兼容性 SCPI 代碼兼容性激勵響應 MATLAB
應用——蜂窩	TD-SCDMA（包括 HSDPA/HSUPA/8PSK） 1xEV-DO GSM/EDGE/EDGE Evolution LTE/LTE-Advanced W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk
應用——無線連通性	802.16 OFDMA Bluetooth® (BR/EDR/LE4.2/5.0) WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
應用——數字視頻	數字有線電視 DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm
性能水平	◆◆◆◆◇◇
標準衰減器衰減范圍	70 dB
標準衰減器步進	2 dB
100% 截獲概率的短信號持續時間	3.57 µs
信掩比 > 60 dB 時的可檢測信號持續時間	5 ns
無雜散動態范圍	72 dBc
多域帶寬	160 MHz
顯示視圖	密度頻譜圖密度頻譜圖 PvT（功率隨時間的變化）頻譜 PvT（功率隨時間的變化）頻譜圖 PvT（功率隨時間的變化）
觸發	FMT（頻率模板觸發） TQT（時間限定觸發）電平射頻猝發線路外置周期
使用頻率模板觸發的應用軟件	89600 VSA 軟件實時頻譜分析儀
2 GHz 時的 DANL，不配備前置放大器	-154 dBm/Hz
10 GHz 時的 DANL，不配備前置放大器	-151 dBm/Hz
可用應用	是
臺式	是
Real-Time Data Streaming	否
