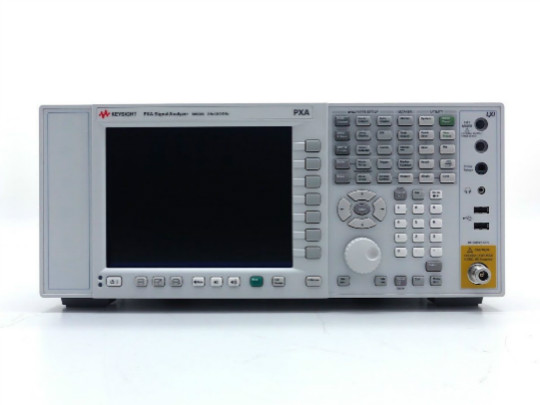

N9030A PXA 信號分析儀(頻譜分析儀)，3 Hz 至 50 GHz

提示：點擊圖片可以放大

擁有 160 MHz 分析帶寬和出色性能，推動航空航天與國防以及商業通信行業的發展，充分滿足這些應用的苛刻要求
通過是德科技智能混頻器可將頻率擴展到 110 GHz；使用其他廠商的混頻器高可擴展到 THz 級
使用實時頻譜分析功能捕獲瞬態信號或間歇信號
X 系列應用軟件可以簡化特定應用的測試：相位噪聲、噪聲系數、LTE-Advanced、WLAN 等
89600 VSA 軟件可實現更深層次的故障診斷

N9030A-ESC	外部信號源控制控制是德科技信號發生器用于高達 6 GHz 的激勵響應測試 ??提供硬件/軟件觸發選擇 ??掃描模式：標準、諧波、偏置、反向和功率 ??可作為售后升級選件

Preamplifier
N9030A-P26	前置放大器，26.5 GHz +35 dB 增益 ??–172 dBm DANL，配有前置放大器和本底噪聲擴展 ??前置放大器能夠增強探測低電平信號的能力 ??可作為售后升級選件
N9030A-P13	前置放大器，13.6 GHz +35 dB 增益 ??–172 dBm DANL，配有前置放大器和本底噪聲擴展 ??前置放大器能夠增強探測低電平信號的能力 ??可作為售后升級選件
N9030A-P08	前置放大器，8.4 GHz +35 dB 增益 ??–172 dBm DANL，配有前置放大器和本底噪聲擴展 ??前置放大器能夠增強探測低電平信號的能力 ??可作為售后升級選件
N9030A-P03	前置放大器，3.6 GHz 出色的寬帶幅度平坦度和相位線性度 ??改善較高頻段內的測量可重復性 ??增加的中頻輸出帶寬 ??可作為售后升級選件
N9030A-P50	前置放大器，50 GHz +40 dB 增益 ??–172 dBm DANL，配有前置放大器和本底噪聲擴展 ??前置放大器能夠增強探測低電平信號的能力 ??可作為售后升級選件
N9030A-P44	前置放大器，44 GHz +40 dB 增益 ??–172 dBm DANL，配有前置放大器和本底噪聲擴展 ??前置放大器能夠增強探測低電平信號的能力 ??可作為售后升級選件
N9030A-P43	前置放大器，43 GHz +40 dB 增益 ??–172 dBm DANL，配有前置放大器和本底噪聲擴展 ??前置放大器能夠增強探測低電平信號的能力 ??可作為售后升級選件

Performance options
N9030A-EMC	基本預兼容性 EMI 完全符合 CISPR 16-1-1（2010）標準的檢波器 ??高達 18 GHz 的 CISPR 頻段預置 ??使用 3 臺檢波器在游標處測量 ??用于信號識別的調諧和偵聽 ??可作為售后升級選件
N9030A-EA3	電子衰減器，3.6 GHz 步長：1 dB ??范圍：0 至 24 dB ??包括機械衰減的完整范圍：94 dB ??可作為售后升級選件
N9030A-MPB	微波預選器旁路出色的寬帶幅度平坦度和相位線性度 ??改善較高頻段內的測量可重復性 ??增加的中頻輸出帶寬 ??可作為售后升級選件
N9030A-LNP	低噪聲路徑低噪聲路徑是適用于 3.6 GHz 以上高頻段的功能 ??能夠在高電平信號條件下找到低電平信號 ??改善二次諧波截獲性能 ??可作為售后升級選件
N9030A-EDP	增強的顯示套件頻譜圖――時間、幅度和頻率游標，以及 Δ 游標 ??跡線縮放――兩條跡線都是有效的，下方的跡線是上方跡線的一部分 ??區域掃描――每次更新一條跡線，與帶寬、掃描點和掃描時間無關 ??可作為售后升級選件
N9030A-FP2	快速功率，帶寬高達 40 MHz 單次采集帶寬：40 MHz ??啟用硬件加速快速功率測量 ??為功率測量而優化 ??可作為售后升級選件
N9030A-TDS	時域掃描時域重疊達 ~90%，實現出色的幅度精度和快速瞬態捕獲 ??符合 CISPR 標準的幅度精度和加權檢波器性能 ??監測頻譜和幅度概率分布 ??可作為售后升級選件

Frequency range
N9030A-526	頻率范圍，3 Hz 至 26.5 GHz 3 Hz 至 26.5 GHz ??3.6、8.4、13.6 GHz 或 26.5 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9030A-513	頻率范圍，3 Hz 至 13.6 GHz 3 Hz 至 13.6 GHz ??3.6、8.4 或 13.6 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9030A-508	頻率范圍，3 Hz 至 8.4 GHz 3 Hz 至 8.4 GHz ??3.6 或 8.4 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9030A-503	頻率范圍，3 Hz 至 3.6 GHz 3 Hz 至 3.6 GHz ??3.6 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9030A-550	頻率范圍，3 Hz 至 50 GHz 3 Hz 至 50 GHz ??3.6、8.4、13.6、26.5 或 50 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9030A-544	頻率范圍，3 Hz 至 44 GHz 3 Hz 至 44 GHz ??3.6、8.4、13.6、26.5 或 44 GHz 內置前置放大器（可選） ??可作為售后升級選件
N9030A-543	頻率范圍，3 Hz 至 43 GHz 3 Hz 至 43 GHz ??3.6、8.4、13.6、26.5 或 43 GHz 內置前置放大器（可選） ??可作為售后升級選件

Connector options
N9030A-YAV	Y 軸輸出屏幕視頻輸出與顯示視頻相同 ??模擬輸出連接器的對數視頻滿標度為 1 V ??模擬輸出的線性視頻采用線性標度 ??可作為售后升級選件
N9030A-CRP	連接器，可編程后面板中頻輸出中頻輸出的頻率可以在 10 MHz 至 75 MHz 之間以 500 kHz 步進進行調整 ??中頻輸出帶寬為 100 MHz 標稱值，中心頻率為 70 MHz ??連接器類型：SMA（陰頭），50 Ω 阻抗標稱值 ??可作為售后升級選件
N9030A-CR3	連接器，寬帶中頻輸出為信號分析儀添加寬帶中頻輸出 ??寬帶輸出的頻率取決于所選擇的中頻路徑 ??中頻輸出帶寬取決于頻段和預選器旁路的使用 ??連接器類型：SMA 陰頭，50 Ω 阻抗標稱值 ??可作為售后升級選件
N9030A-ALV	輔助對數視頻輸出輸出變化大約 25 mV/dB ??屏幕上方的輸出為 1.6 V 輸出阻抗為 50 Ω（標稱值） ??可作為售后升級選件
N9030A-C35	連接器，射頻輸入，3.5 mm 陽頭使用 3.5 mm 連接器代替標配的 N 型連接器 ??可作為售后升級選件

Calibration options
N9030A-UK6	包含測試數據的商業校準證書由是德科技工廠實施的商業校準 ??校準證書印刷本 ??關于從 Infoline 下載測試數據報告的指導 ??只在購買時提供
N9030A-A6J	ANSI Z540-1-1994 校準從工廠裝運并經過 ANSI Z540 校準 ??提供測量結果、不確定度數據和技術指標 ??確定合格/不合格狀態時不包含不確定度數據 ??只在購買時提供
N9030A-AMG	校準 + 不確定度 + 保護頻段（認證）從工廠裝運并經過 ISO 17025 校準 ??提供測量結果、不確定度、技術指標和保護頻段數據 ??確定合格/不合格狀態時不包含不確定度數據 ??只在購買時提供

Bandwidth
N9030A-B25	分析帶寬，25 MHz 捕獲存儲器：2 GB ??ADC 分辨率：16 位 ??可作為售后升級選件
N9030A-B40	分析帶寬，40 MHz 捕獲存儲器：2 GB ??ADC 分辨率：12 位 ??可作為售后升級選件
N9030A-B1X	分析帶寬，160 MHz 捕獲存儲器：2 GB ??ADC 分辨率：14 位 ??可作為售后升級選件
N9030A-B85	分析帶寬，85 MHz 支持實時頻譜分析儀 ??捕獲存儲器：2 GB ??ADC 分辨率：14 位 ??可作為售后升級選件

Baseband inputs
N9030A-BBA	模擬 I/Q 基帶輸入（BBIQ）輸入阻抗：可選的 50 Ω 和 1 MΩ ??基帶帶寬：10 MHz 標配和可選的 25 MHz 或 40 MHz ??基帶捕獲存儲器：500 MSa（2GB）標配 - 2 GB ??ADC 分辨率：16 位 ??可作為售后升級選件

Security - PC features
N9030A-SSD	額外的可拆卸固態硬盤串行 ATA（SATA）數據接口的可拆卸固態硬盤 ??堅固的可拆卸托架，少可插入 1500 次 ??操作系統、軟件和校準文件鏡像 ??可作為售后升級選件
N9030A-SF1	安全特性，不包括啟動程序許可證密鑰激活，提供額外的安全功能特性 ??需要 A.12.06 版本或更高版本的軟件 ??可作為售后升級選件
N9030A-SF2	安全特性，禁止保存結果許可證密鑰激活，提供額外的安全功能特

頻率選件	3.6、8.4、13.6、26.5、43、44、50 GHz，使用混頻器可達 1.1 THz
大分析帶寬	160 MHz
帶寬選件	25 MHz（標配），40、85、160 MHz
大實時帶寬	160 MHz
實時帶寬選件	85, 160 MHz
1 GHz 時的 DANL	-171 dBm
1 GHz 時，10 kHz 頻偏處的相位噪聲	-132 dBc/Hz
1 GHz 時，30 kHz 頻偏處的相位噪聲	-132 dBc/Hz
1 GHz 時，1 MHz 頻偏處的相位噪聲	-146 dBc/Hz
總體幅度精度	±0.19 dB
三階截獲（TOI），1 GHz 時	+22 dBm
1 GHz 時的大三階動態范圍	119 dB
應用——通用	89600 VSA 軟件模擬解調 EMI 預先一致性靈活的數字調制分析噪聲系數相位噪聲脈沖實時頻譜分析遠程語言兼容性 SCPI 代碼兼容性激勵響應 MATLAB
應用——蜂窩	TD-SCDMA（包括 HSDPA/HSUPA/8PSK） 1xEV-DO GSM/EDGE/EDGE Evolution LTE/LTE-Advanced W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk
應用——無線連通性	802.16 OFDMA Bluetooth® (BR/EDR/LE4.2/5.0) WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
應用——數字視頻	數字有線電視 DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm
性能水平	◆◆◆◆◆◇
標準衰減器衰減范圍	70 dB
標準衰減器步進	2 dB
100% 截獲概率的短信號持續時間	3.57 µs
信掩比 > 60 dB 時的可檢測信號持續時間	5 ns
無雜散動態范圍	75 dBc
多域帶寬	160 MHz
顯示視圖	密度頻譜圖密度頻譜圖 PvT（功率隨時間的變化）頻譜 PvT（功率隨時間的變化）頻譜圖 PvT（功率隨時間的變化）
觸發	FMT（頻率模板觸發） TQT（時間限定觸發）電平射頻猝發線路外置周期
使用頻率模板觸發的應用軟件	89600 VSA 軟件實時頻譜分析儀
2 GHz 時的 DANL，不配備前置放大器	-155 dBm/Hz
10 GHz 時的 DANL，不配備前置放大器	-157 dBm/Hz
可用應用	是
臺式	是
Real-Time Data Streaming	否
